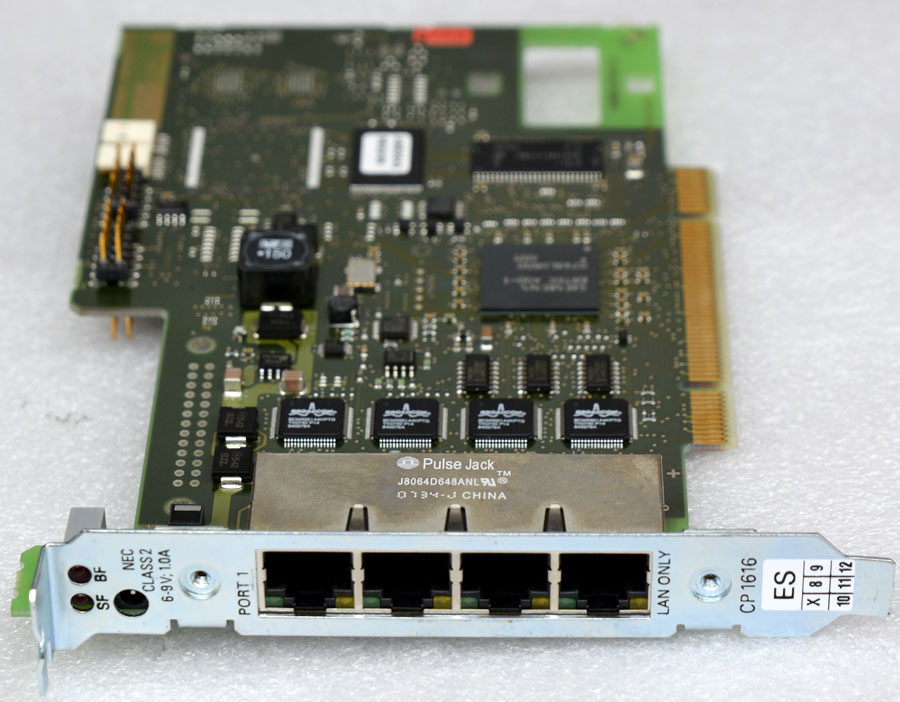

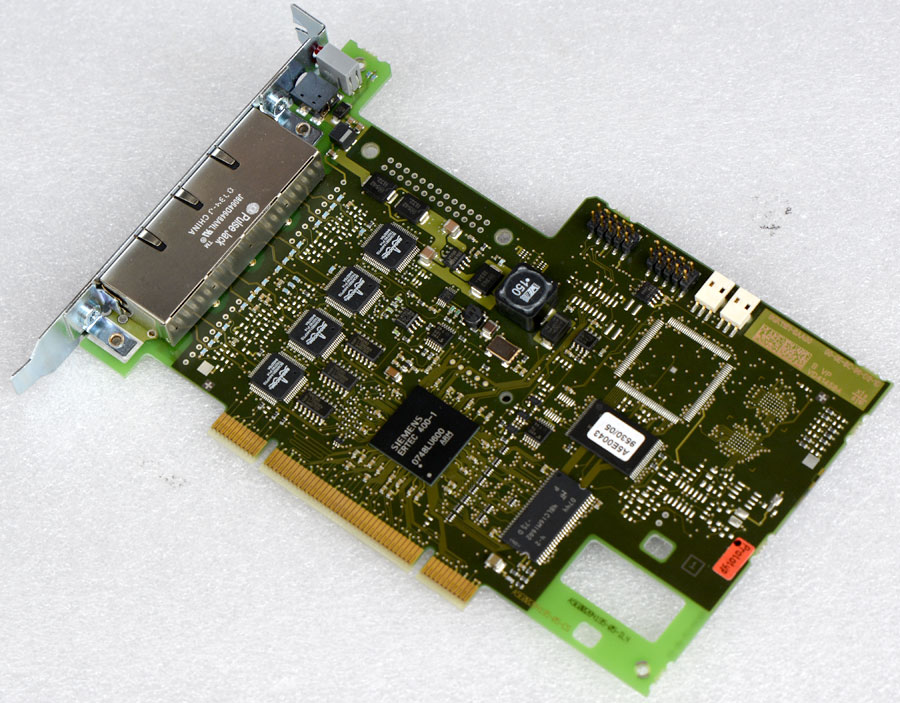

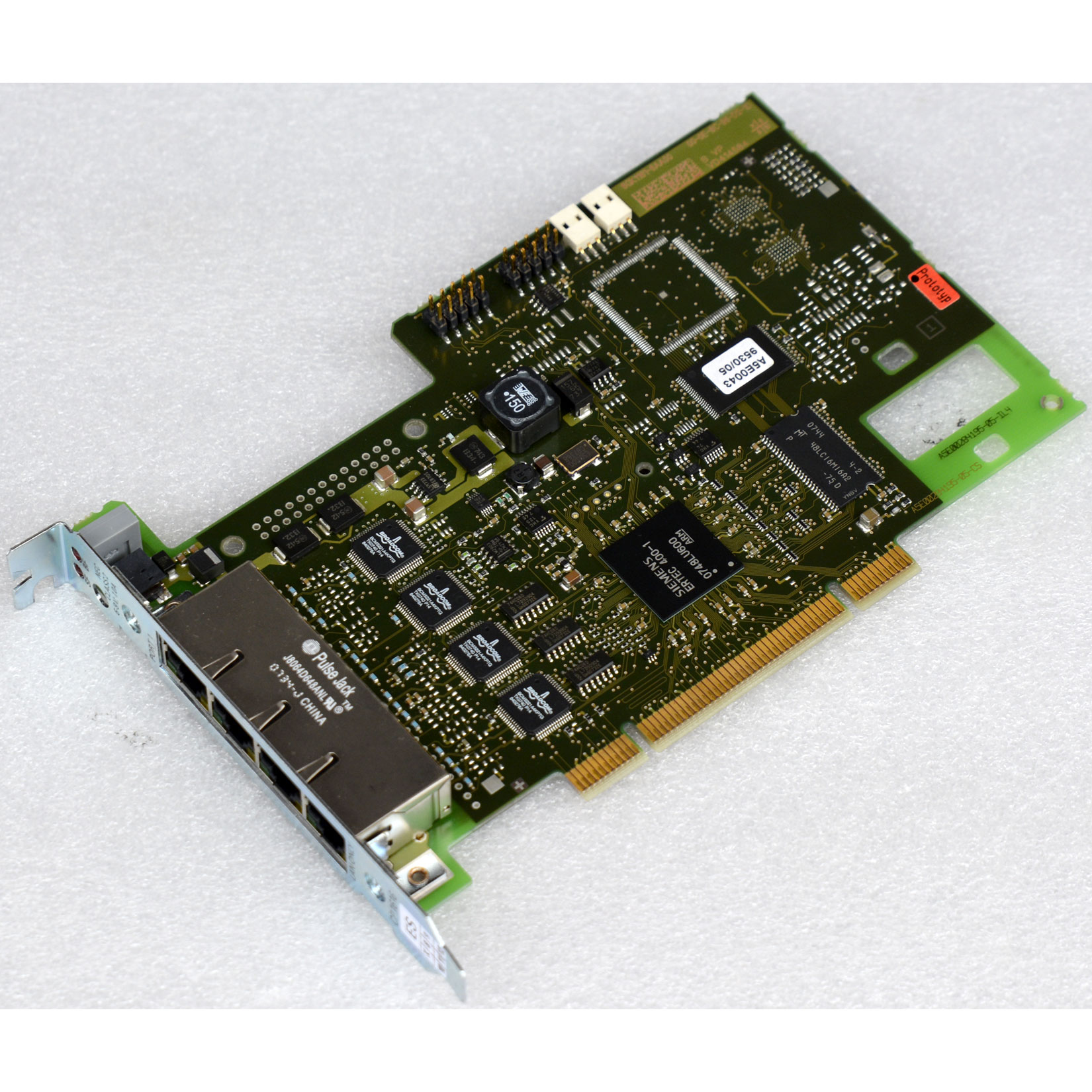

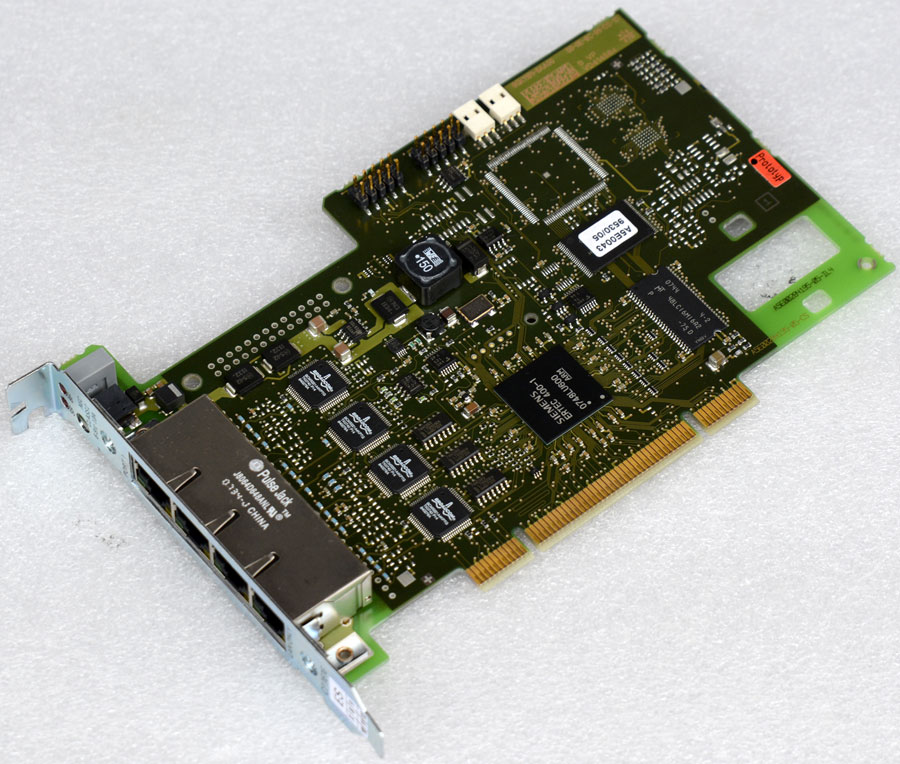

Siemens 6GK1161‑6AA00 Simatic NET CP 1616 communications processor Card m1062

Beschreibung

PCI (32-bit) form factor, supports both 33 MHz and 66 MHz bus speeds, and operates at 3.3 V / 5 V rails
Built around the ERTEC 400 ASIC specifically for PROFINET IO
Includes a 4‑port real‑time switch via RJ‑45 interfaces
Compatible for use with Siemens NCM PCs and DK‑16XX PN IO development kits

Eigenschaften:
Die CP 1616 ist ein PCI-Modul zur Verbindung von PGs/PCs mit Industrial Ethernet. Die wichtigsten Eigenschaften sind:
Optimiert für PROFINET IO
Mit Ethernet-Echtzeit-ASIC ERTEC 400
Vier RJ-45-Buchsen zum Anschluss von Endgeräten oder anderen Netzkomponenten
Integrierter 4-Port-Echtzeit-Switch
Automatische Hardwareerkennung wird unterstützt

Hardwareanforderungen:
Für den Betrieb benötigt die CP 1616 einen 32-Bit breiten, kurzen PCI-Slot mit Master-Funktion.
Die CP 1616 verfügt über einen Anschluss für eine externe Stromversorgung.
Mit dieser Stromversorgung kann der integrierte Echtzeit-Switch auch betrieben werden, wenn der PC ausgeschaltet ist.

Die CP 1616 ist für den Betrieb in Ethernet-Netzwerken vorgesehen.
Weitere Merkmale:
Die Anschlüsse sind für 10BaseT und 100BaseTX ausgelegt
Datenübertragungsraten von 10 und 100 Mbit/s im Halb-/Vollduplex werden unterstützt
Autonegotiation
Das Modul enthält einen 4-Port-Echtzeit-Switch
Auto-Crossover
Vier RJ-45-Buchsen
Der Anschluss der CP 1616 an das LAN (Local Area Network) erfolgt über eine der vier RJ-45-Buchsen an der Frontseite der Karte.
Die vier Buchsen sind mit dem integrierten Echtzeit-Switch verbunden.
