ADDI-DATA APCI7420 APCI-7420 + 2x PM 232-G Seriell Interface Karte RS-485 #V903

Beschreibung

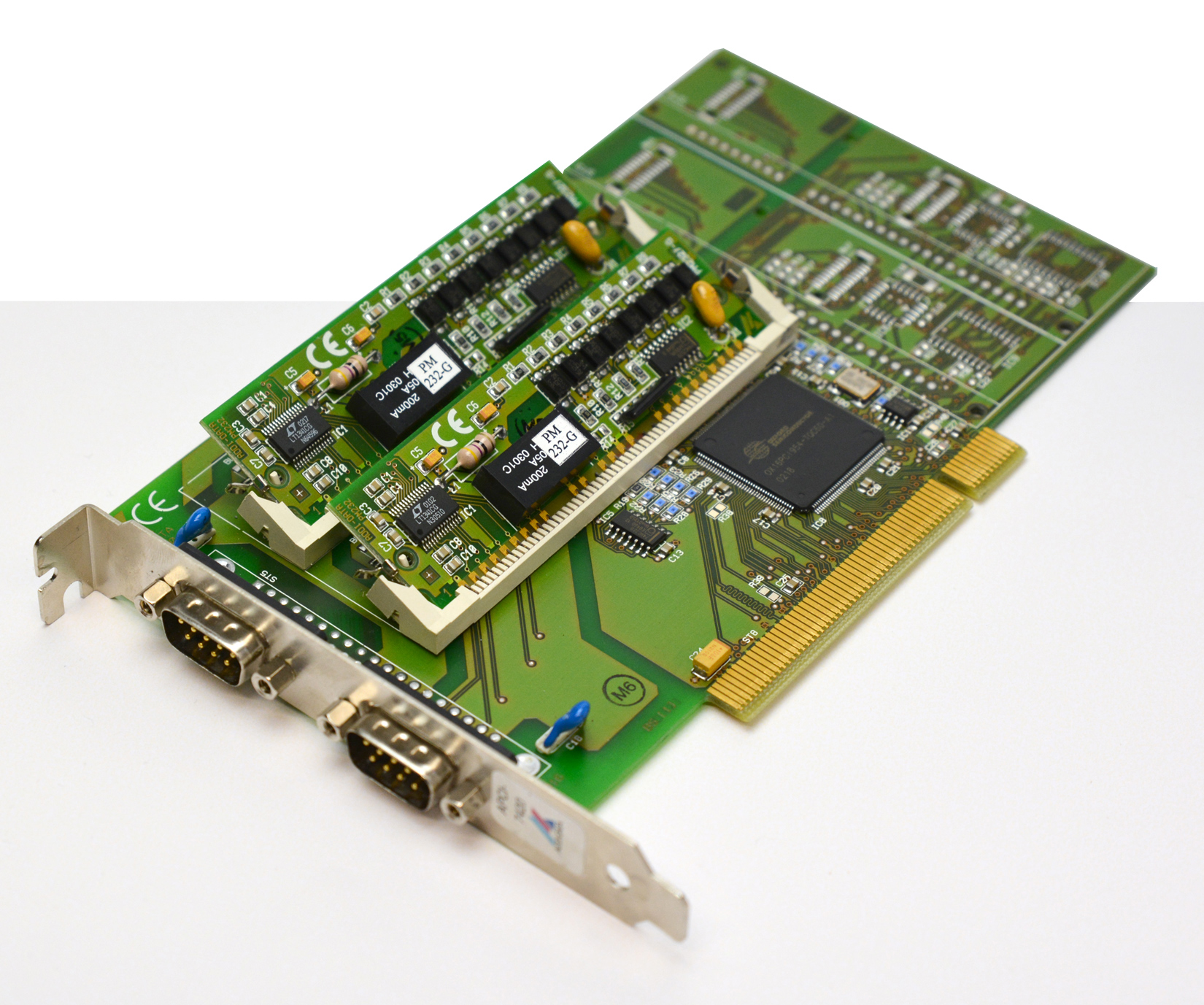

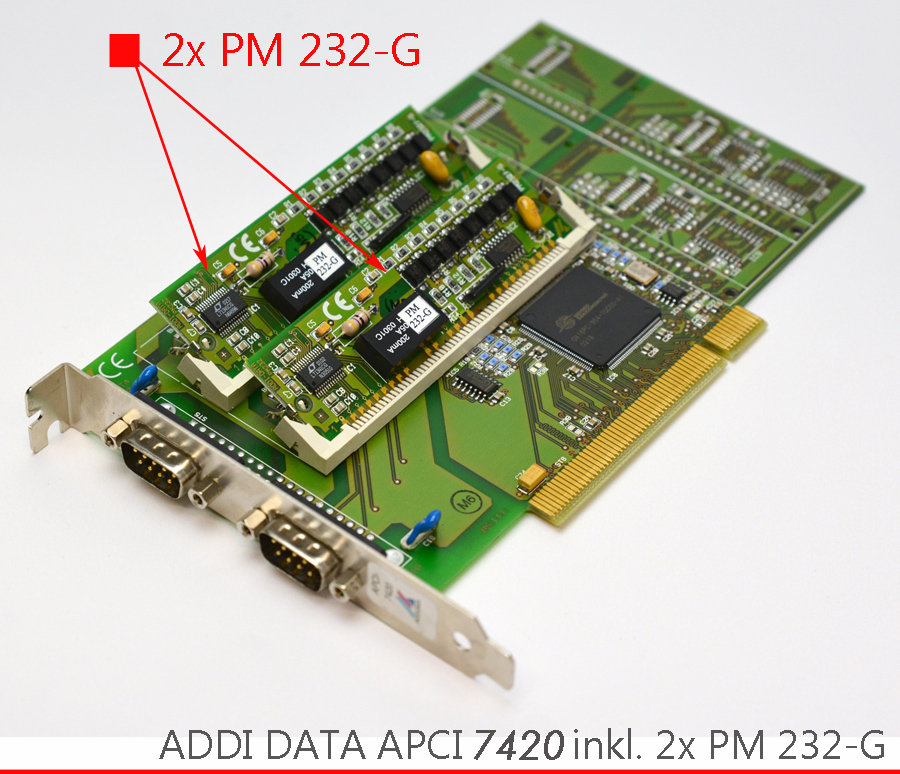

Serielle Karte ADDI-DATA APCI-7420 + 2x PM 232-G , Galvatische Trennung
–
Der Aufbau dieser seriellen Kommunikationskarten wird durch MX-Module bestimmt, die von der Karte automatisch erkannt werden. Die 2x Schnittstellen APCI-7xxx können als universelle PCI-Karten für 3,3 V oder 5 V, sowohl in PCI- als auch in PCI-X-Systemen einge-setzt werden. Die seriellen Schnittstellen können in den folgenden Modes bestückt werden: RS232, RS422 RS485 (mit oder ohne galvanische Trennung) und 20 mA Current Loop (mit galvanischer Trennung). Die Ausführung der MX-Module mit galvanischer Tren-nung bietet Trennschutz bis 1000 V für raue Umgebungen, in denen Masseschleifen auftreten können. Die Ein-/Ausgabeleitungen sind gegen Kurzschluss, schnelle Transienten, elektrostatische Entladungen und hochfrequente Störeinstrahlungen geschützt. Die Schnittstellen werden durch ein 128-Byte FIFO für Sende- und Empfangsdaten unterstützt und gewährleisten ein zuverlässiges Arbeiten mit hohen Datenraten
–
Technische Merkmale
Asynchrone serielle Schnittstellen
PCI 3,3 V oder 5 V
Modularer Aufbau durch MX-Module
2 Sockel für 2-fach serielle Schnittstelle (APCI-7420-3)
Konfigurierbar als RS232, RS422, RS485 mit/ohne galv. • Trennung,
20 mA Current Loop (aktiv, passiv), mit galv. Trennung über separate MX-Module
Adressierung automatisch über BIOS
Automatische Modulerkennung
128-Byte FIFO-Buffer für Sende- und Empfangsbuffer
Programmierbare Übertragungsrate
5-, 6-, 7- oder 8-Bit Character
1, 1½ oder 2 Stopbits
Parität: gerade, ungerade oder keine
Automatische Richtungssteuerung für RS485 und
Sendersteuerung über FIFO LevelSammelinterrup
